Плагин автоматического раскроя для CAD

v2.3.0
Краткое описание

LISP-плагин dx4.ru-cutting обеспечивает автоматическое размещение прямоугольных деталей на листовом материале непосредственно в среде CAD. Данные отправляются во внешний API-сервис оптимизации, а результат визуализируется прямо в чертеже — контуры, подписи, отчётная таблица.

Плагин заменяет ручной подсчёт и раскладку, снижая риск ошибок и экономя время проектировщика.

Скачать плагин (v2.3.0)

Архив содержит dx4.ru-cutting.lsp и dx4.ru-cutting.dcl

Основные преимущества
  • Интеграция в привычный интерфейс CAD — без переключения между программами.
  • Гибкий ввод данных: автоматический выбор прямоугольных полилиний на чертеже или ручной ввод списком (например, 200x100-2).
  • Точность расчётов: учёт толщины реза, отступов от края листа, вращения деталей на 90°.
  • Автоматическая генерация сводной таблицы: кол-во листов, КИМ, площадь отходов, длина резов.
Возможности
📥 Методы ввода
  • Выбор прямоугольных полилиний (LWPOLYLINE) на чертеже — включая повёрнутые или составные из сегментов.
  • Ручной ввод: ШxВ-Кол (разделители x или *).
⚙️ Параметры
  • Размеры листа (ширина/высота)
  • Отступ от края (обрезка брака)
  • Толщина реза (зазор между деталями)
  • Разрешить/запретить поворот деталей
  • Выбор алгоритма упаковки
📤 Результат
  • Визуализация: цветные контуры листов и деталей, отходы (опционально)
  • Текстовые метки размеров на каждой детали
  • Сводная таблица с ключевыми метриками раскроя
Совместимость и требования

Проверено и гарантированно работает:

AutoCAD 2022 AutoCAD 2024 NanoCAD 25 GstarCAD 2026

Также поддерживается большинство других версий и аналогов:

AutoCAD 2000–2025+ GstarCAD Pro/Standard NanoCAD Pro/Plus BricsCAD Pro/Platinum ZWCAD

Важно:

  • Работает только под Windows (требуется COM/ActiveX)
  • LT-версии AutoCAD не поддерживаются
  • Требуется доступ в интернет к https://dx4.ru/
  • Необходим действующий API-ключ и тариф API доступ
Скриншоты и демонстрация

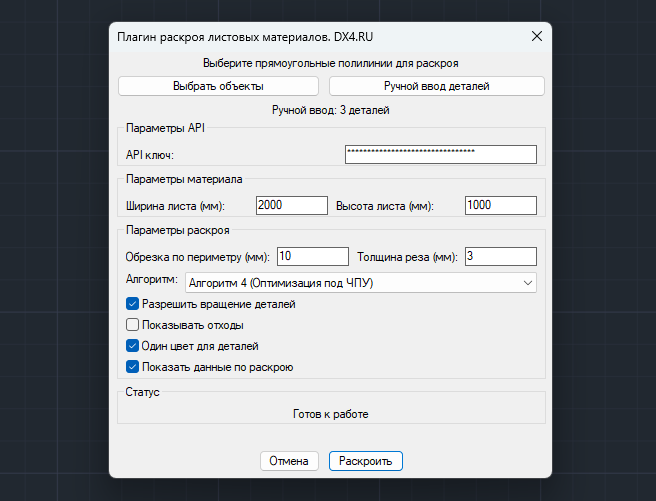

Интерфейс плагина: диалоговое окно
Диалоговое окно настройки раскроя

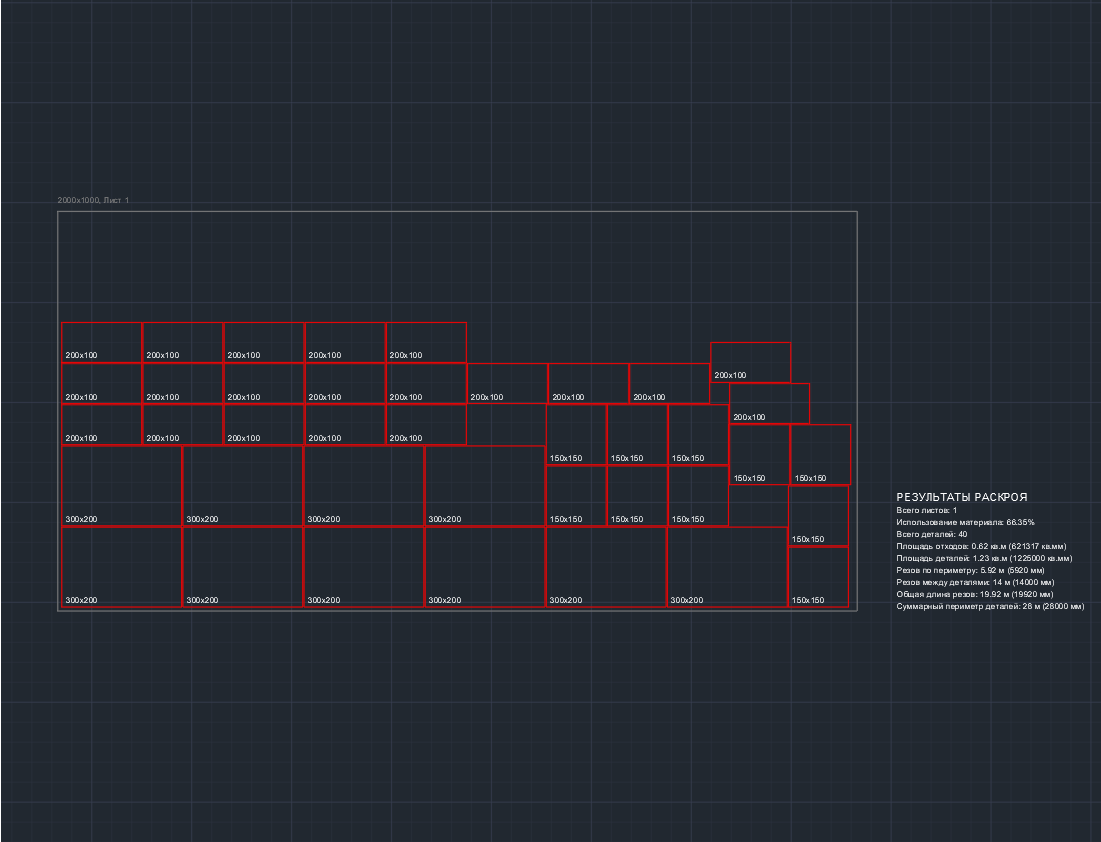

Результат раскроя в чертеже
Визуализация результата в CAD

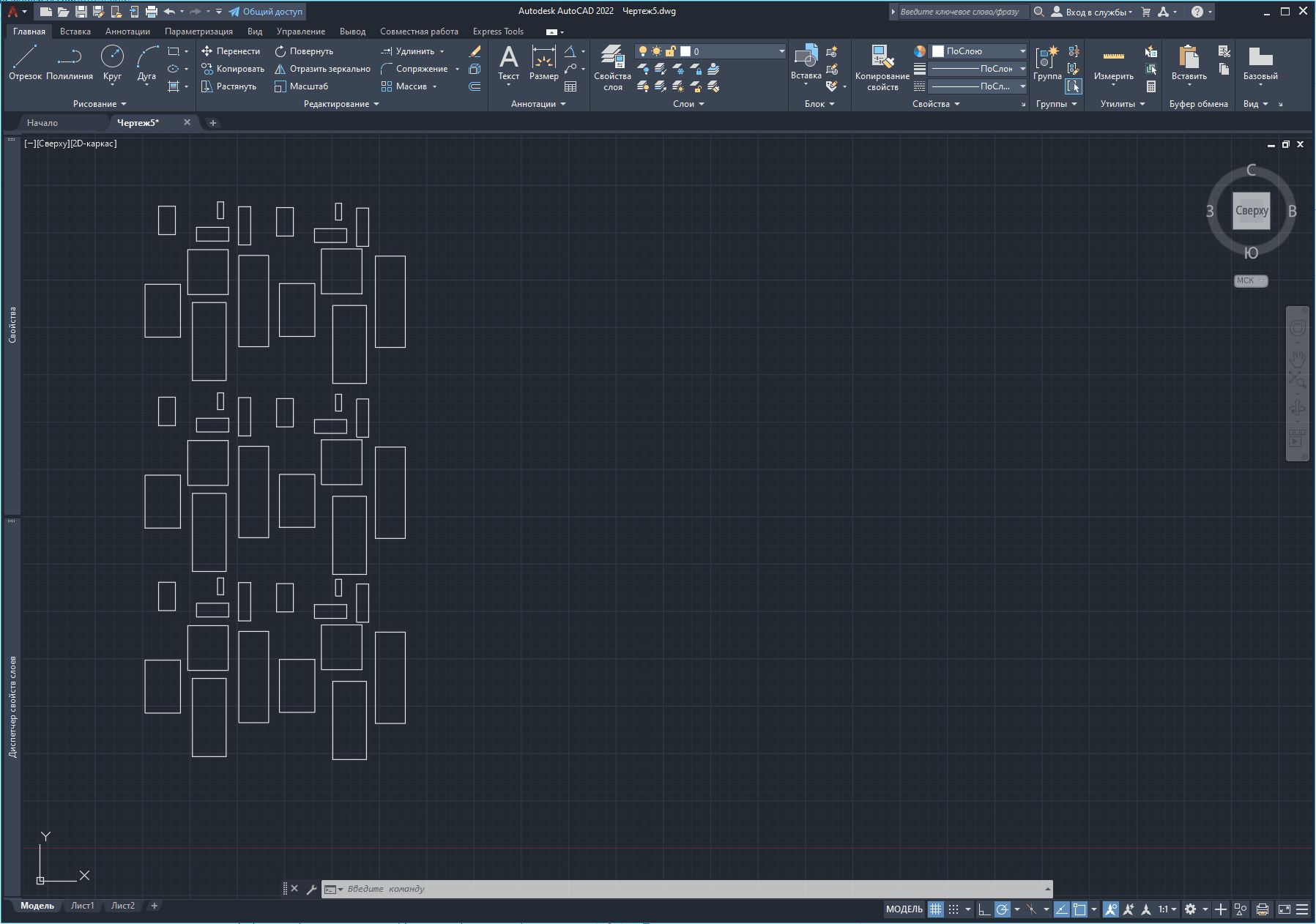

Демонстрация работы плагина
Выбор деталей → расчёт → вставка результата
Демо-режим

Вы можете протестировать плагин без оплаты!

В демо-режиме доступны ограниченные расчёты (до 5 деталей, до 3 размеров, до 3 листов). Демо ключ уже интегрирован. Нужно только запустить плагин.

Установка и запуск

  1. Скачайте архив и распакуйте файлы dx4.ru-cutting.lsp и dx4.ru-cutting.dcl
  2. Перетащите файл .lsp мышью в окно CAD
  3. Запустите команду CUTTING или РАСКРОЙ

  1. Выполните команду APPLOAD (или ЗАГПРИЛ)
  2. В окне «Автозагрузка» нажмите Добавить
  3. Укажите путь к dx4.ru-cutting.lsp
  4. Перезапустите CAD — плагин будет загружаться автоматически
Как пользоваться
  1. Запустите команду CUTTING → откроется диалоговое окно.
  2. Укажите API-ключ, размеры листа (напр. 2800×2070), отступы и толщину реза.
  3. Выберите детали:
    • «Выбрать объекты» — рамкой на чертеже
    • «Ручной ввод» — например: 200x100-2, 300*200-1
  4. Нажмите «Раскроить» → дождитесь ответа API.
  5. Укажите точку вставки — результат отобразится в чертеже.
Технические детали
  • Файлы: dx4.ru-cutting.lsp (основная логика) и dx4.ru-cutting.dcl (диалоговое окно)
  • Настройки: Сохраняются локально в %USERPROFILE%\Documents\dx4.ru_cutting_settings.txt
Нужна помощь?

Пишите на info@dx4.ru или воспользуйтесь формой обратной связи.
